iPhone 5 logic board vervangen

Voordat u uw iPhone uit elkaar haalt, zorg ervoor dat hij uitgeschakeld is.

Verwijder de twee 3,6 mm Pentalobe schroeven naast de Lightning connector.

Druk een zuignap op het scherm, net boven de home-knop.

Zorg ervoor dat de zuignap helemaal op het scherm ligt om een goede afdichting te krijgen.

Zorg ervoor dat de zuignap stevig is bevestigd aan het voorpaneel.

Houd de iPhone omlaag met een hand, en trek dan de zuignap omhoog om het frontpaneel van de achterkant te scheiden.

Neem de tijd en gebruik een stevige, constante kracht. Het scherm heeft een veel strakkere pasvorm dan de meeste apparaten.

Met een plastic openingstool moet u voorzichtig de achterkant naar beneden wrikken, terwijl u met de zuignap omhoog trekt.

Er zijn verschillende klemmetjes waarmee het frontpaneel aan de achterkant bevestigd zitten, dus moet u mogelijk een combinatie van de zuignap en een plastic openingstool gebruiken om het frontpaneel los te krijgen.

Blijf wrikken rond de zijkanten van het frontpaneel, en maak de klemmetjes los aan zowel de linker- als de rechterkant.

Zodra de klemmetjes losgemaakt zijn aan de onderkant en zijkanten van het frontpaneel, trekt de onderkant van het frontpaneel weg van het achterkant.

Probeer het frontpaneel niet volledig te verwijderen van de achterkant, want er zijn verschillende lint kabels nog steeds verbonden aan de bovenkant van de iPhone.

Til en draai het voorpaneel tot ongeveer 90 graden vanaf de achterkant.

Verwijder de volgende schroeven waarmee de kabelbeugel van het frontpaneel aan het logicboard vast zit:

Twee 1,2 mm Phillips schroeven

Een 1.6 mm Phillips schroef

Verwijder de kabelbeugel van het frontpaneel van het logicboard.

Gebruik een plastic openingstool om de drie frontpaneel kabels los te maken:

Front camera en sensor kabel

Digitizer kabel

LCD kabel

Bij het monteren van uw telefoon, kan de lcd kabel uit de connector wegglippen. Dit kan leiden tot witte lijnen, of helemaal niets te verschijnen bij het inschakelen van uw telefoon weer aan. Als dat gebeurt, gewoon sluit de kabel weer aan en herstart uw telefoon. De beste manier om uw telefoon te herstarten is om de accu los te koppelen en opnieuw in de telefoon terug te plaatsen.

Verwijder het frontpaneel van de achterkant.

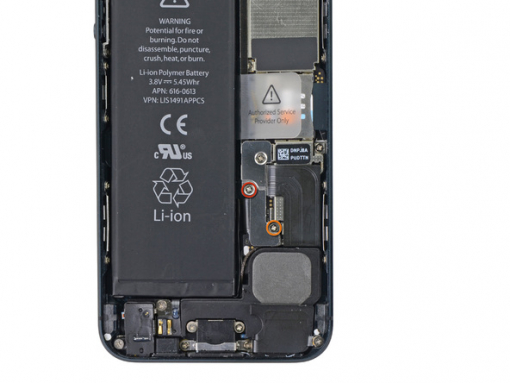

Verwijder de volgende twee schroeven waarmee de metalen beugel van de batterij connector op het logicboard vast zit:

Een 1.8 mm Phillips schroef

Een 1.6 mm Phillips schroef

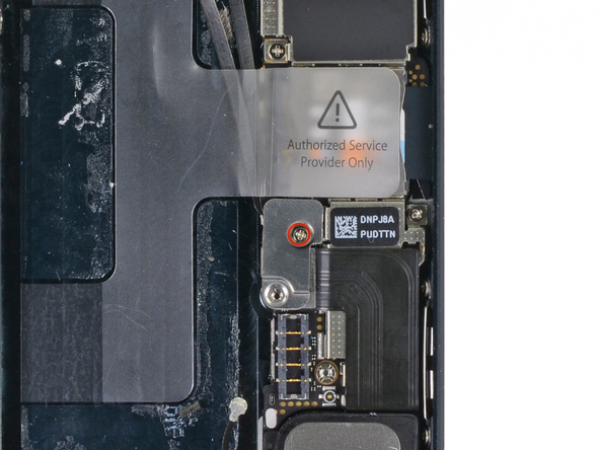

Verwijder de metalen beugel van de batterij connector van de iPhone.

Gebruik een plastic openingstool om de batterij connector voorzichtig te wrikken uit de aansluiting op het logicboard.

Wees zeer voorzichtig om alleen maar de batterij connector omhoog te wrikken en niet de aansluiting op het logicboard. Als u de aansluiting op het logicboard omhoog wrikt, kunt u de connector helemaal breken.

Plaats de rand van een plastic openingstool tussen de batterij en de achterkant naast de onderkant van de iPhone.

Schuif de plastic openingstool langs de rechterrand van de batterij en wrik op verschillende punten om deze volledig te scheiden van de lijm waarmee het vast aan de achterkant zit.

Wrik niet te krachtig, want dit kan de batterij permanent vervormen of beschadigen.

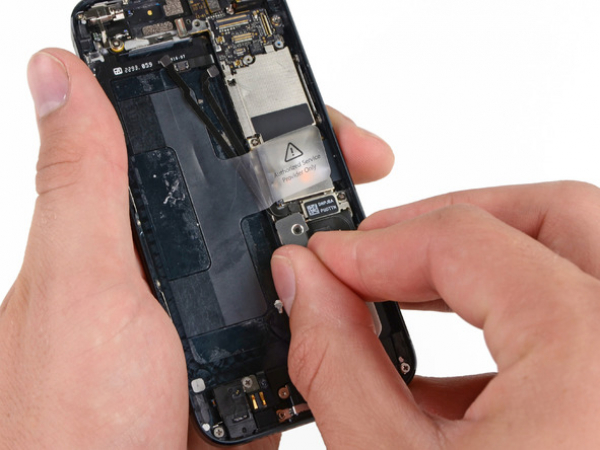

Indien nodig kunt u gebruik maken van het blootgestelde doorzichtige plastic lipje om de batterij uit de lijm te pellen waarmee het aan de iPhone is bevestigd.

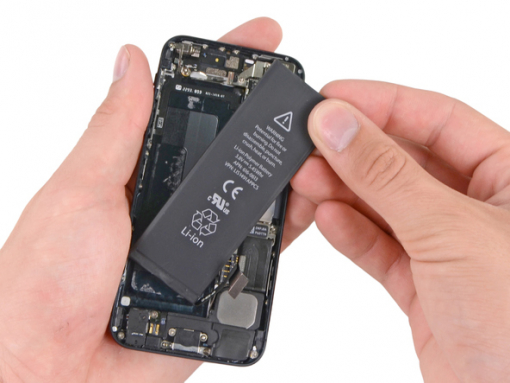

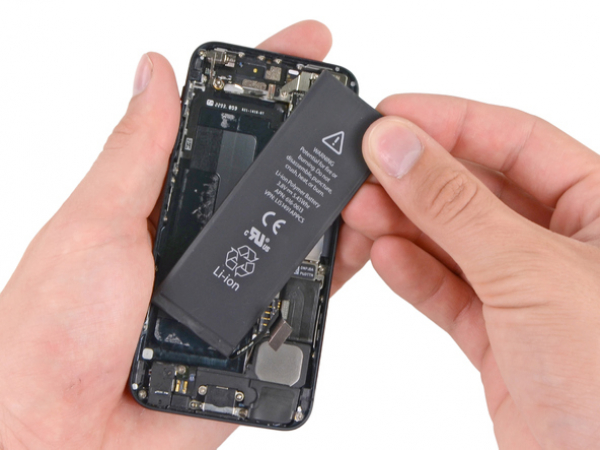

Verwijder de batterij.

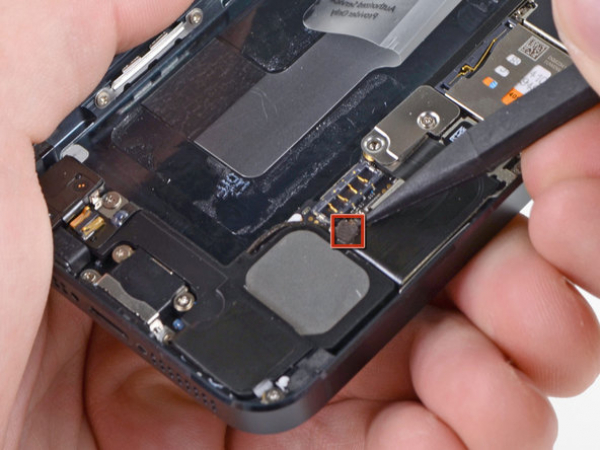

Gebruik de rand van een spudger om de mobiele data antennekabel aansluiting los te wrikken van het logic board, net boven de luidspreker houder.

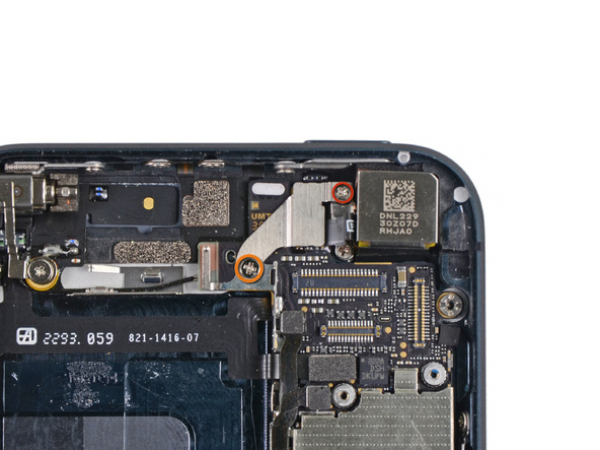

Verwijder de volgende twee schroeven waarmee de bovenkant van de logic board houder aan de achterkant vast zit:

Een 1.5 mm Phillips schroef

Een 2.3 mm Phillips schroef

Verwijder de houder van de bovenkant van het logic board.

Let op dat u het kleine aarding lipje niet scheurt dat omhoog steekt van de houder naast de camera aan de achterkant.

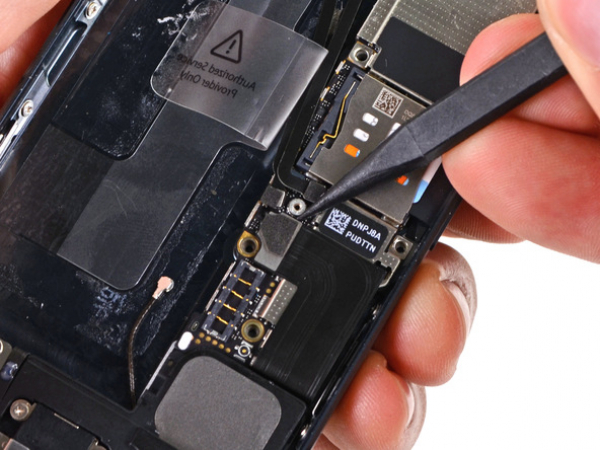

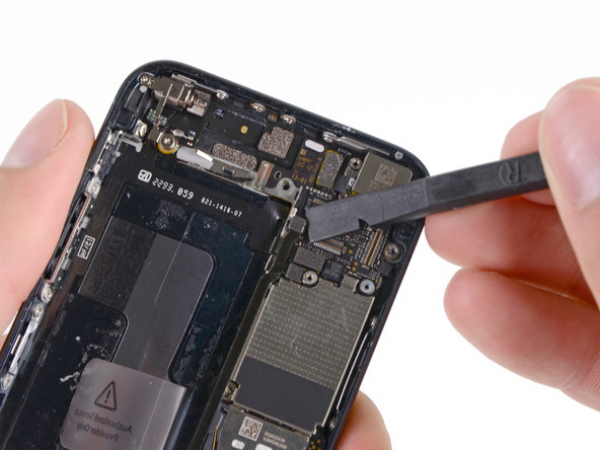

Gebruik het platte uiteinde van een spudger om de volgende drie kabels los te maken van het logic board:

Verbindingskabel aan de bovenkant

Knop kabel

Verbindingskabel kabel aan de onderkant

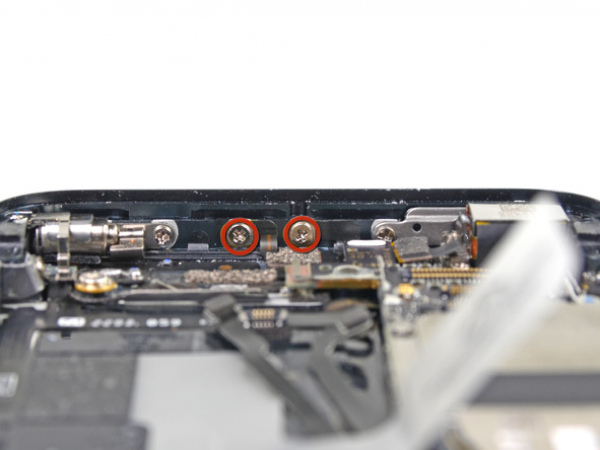

Verwijder de twee 1,3 mm Phillips schroeven van de binnenkant, bovenaan de achterkant.

Verwijder de 1,2 mm Phillips schroef die in het middengedeelte van het logic board houder zit.

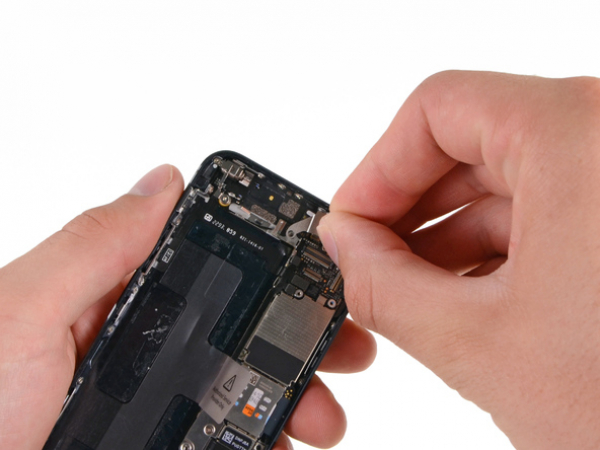

Verwijder de houder in het middengedeelte van het logic board.

Gebruik een spudger om de Lightning connector kabel los te wrikken van de aansluiting op het logic board.

Til voorzichtig de kabel weg van het logic board.

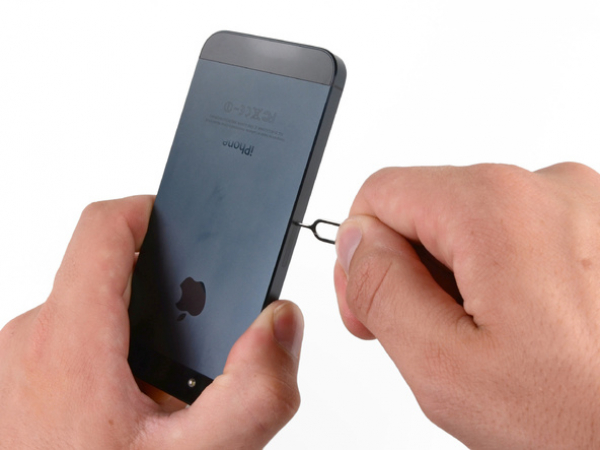

Gebruik de simkaartverwijdertool of of een gebogen paperclip aan de rechterkant van de iPhone om de simkaarthouder uit te halen.

Verwijder de simkaarthouder van de iPhone.

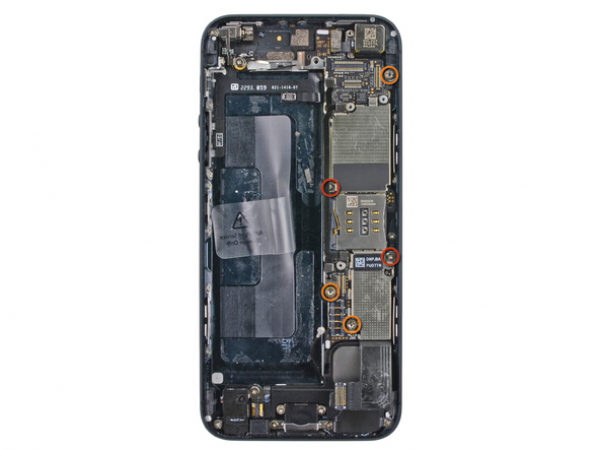

Verwijder de volgende schroeven waarmee het logic board aan de achterkant vast zit:

Twee 2,3 mm Phillips schroeven

Drie 2,7 mm afstandschroeven

Deze schroeven hebben een Phillips patroon, maar we vonden de 2,5 mm platte schroevendraaier de beste verwijdertool is.

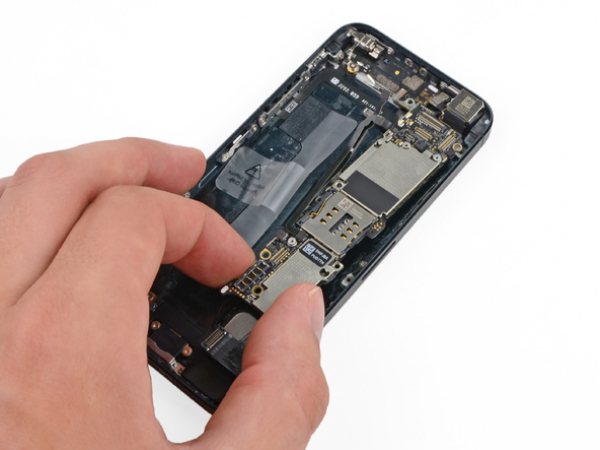

Draai het logic board naar de batterijkant van de achterkant.

Probeer het logic board niet volledig te verwijderen van de achterkant, er is nog steeds een kabel aangesloten op de onderkant van het logic board.

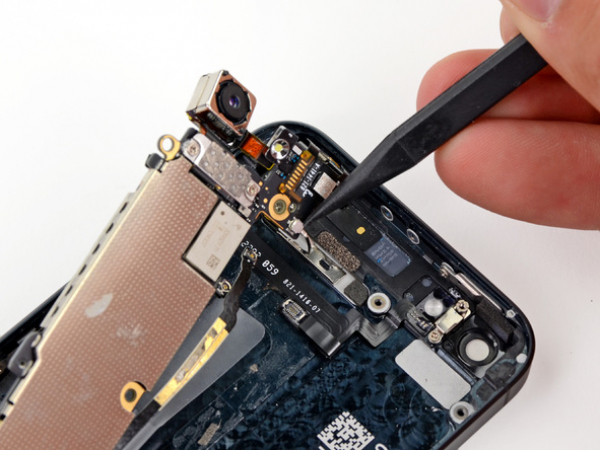

De omgeving van de flitser is aan de flitser en de achterkant vastgelijmd. Als het blijft aan de achterkant, verwijder hem met een pincet en monteer hem weer aan de flitser.

Gebruik de rand van een spudger om de Wi-Fi antennekabel connector los te wrikken van de houder aan de onderkant van het logic board.

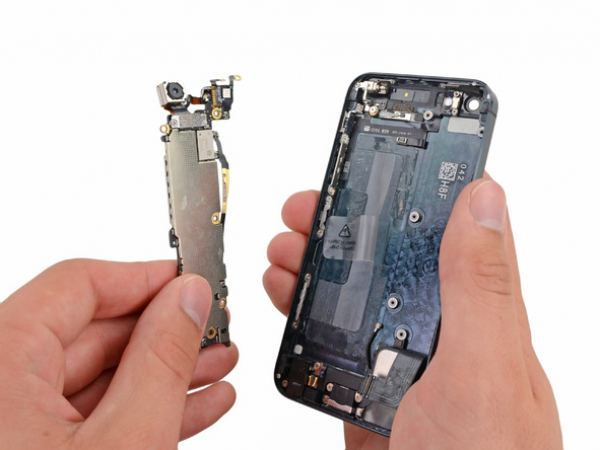

Verwijder het logic board van de achterkant.

Terwijl uw logic board is verwijderd van uw telefoon, houd het op een geaarde antistatische mat om eventuele schade aan de circuits te voorkomen.
